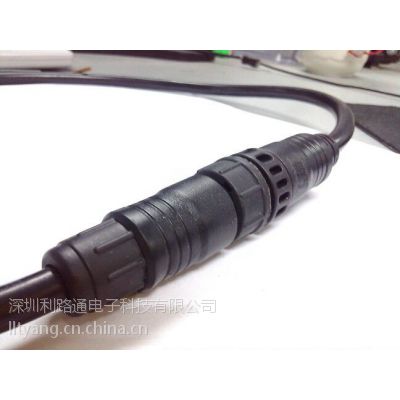

M19对接式-参数：

1：外观、环境描述

1.1 外形参考尺寸(长×宽×高)(mm)：以实物为准（图纸仅供参考）。

1.2 使用环境条件

工作温度: -25℃～105℃ 贮存温度: -25℃～85℃ 大气压力: (86～106) KPa

相对湿度: ≤90% 防水等级：IP68

2：产品结构描述

2.1 接线方式：焊接式。2.2 入线直径：Φ11mm

2.3 连接器接触件及镀层：铜，Φ2.3/1.0mm,镀金。2.4 接触件塑胶：尼龙，260℃耐温，V-0级阻燃。

2.5 防水胶圈：硅胶。2.6 灌胶：环氧树脂。

3：测试

3.1 抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC

1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。

3.2 绝缘电阻： 按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，

绝缘电阻大于1000MΩ。

3.3 接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。

3.4 盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，

温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。

3.5 防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4h，连接器内部无

渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。

3.6 接触件分离力：单孔分离力为1.0-4.0N。

3.7 机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微

磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

3.8 互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

3.9 环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求。

3.10 试验方法：除另有规定外，常温常压均指温度15℃～35℃,相对湿度45%～75%,大气压86KPa～106KPa.

防水连接器M19的规格参数：

防水接头2芯：额定电流：20A，额定电压：500V，耐压：1500V，接触电阻：<1mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水插头3芯：额定电流：20A，额定电压：500V，耐压：1500V，接触电阻：<1mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水连接器4芯：额定电流：20A，额定电压：500V，耐压：1500V，接触电阻：1mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水接头5芯：额定电流：***，额定电压：500V，耐压：1500V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水插头6芯：额定电流：***，额定电压：500V，耐压：1500V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水连接器7芯：额定电流：***，额定电压：400V，耐压：1500V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水接头8芯：额定电流：***，额定电压：400V，耐压：1500V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水插头9芯：额定电流：***，额定电压：300V，耐压：1500V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水连接器12芯：额定电流：***，额定电压：300V，耐压：1200V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；

防水接头14芯：额定电流：***，额定电压：300V，耐压：1200V，接触电阻：<5mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤
